テールベンドプーリー

Hubei Xin Aneng は、標準テールベンドプーリーに対して最低 5 年間の保証を提供します。工場現場の清潔さまで生産管理に力を入れております。私たちは生産管理が製品の品質を反映すると考えています。厳格な基準を遵守することによってのみ、高品質の製品を生産し、お客様に効果的にサービスを提供することができます。私たちの品質管理は設計だけでなく、原材料の調達、従業員の技能や品質教育、生産設備の精度などにも反映されます。高品質な製品とサービスを提供することで、共に成長していきたいと考えています。私たちの顧客と協力し、パートナーのユーザーに利益をもたらします。

お問い合わせを送信

製品説明

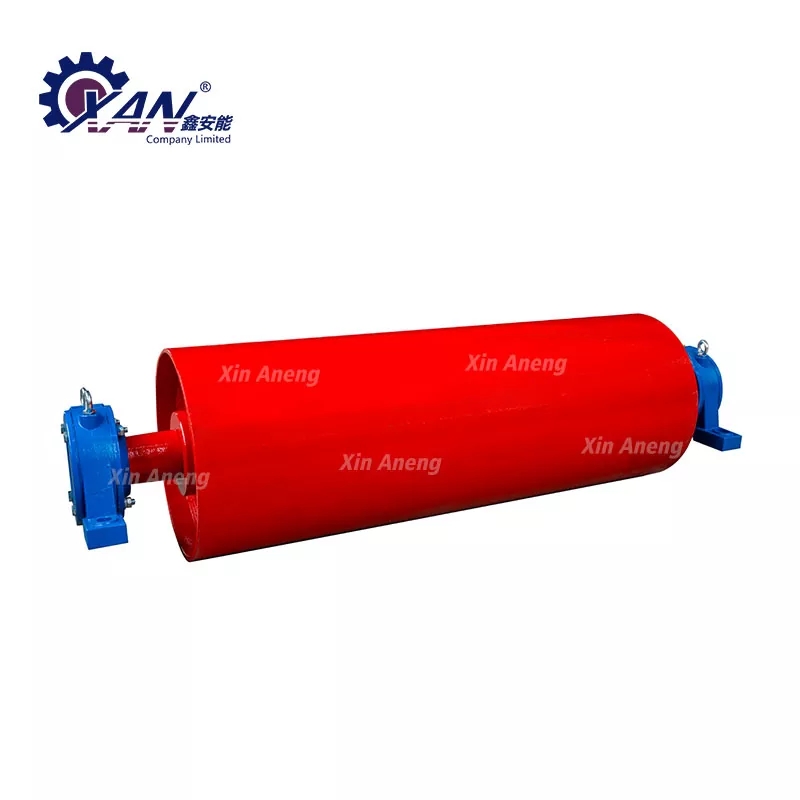

Xin Aneng のテールベンドプーリーは方向転換ローラーとも呼ばれ、コンベアベルトシステムの重要な部分です。その主な機能は、Xin Aneng のテールベンドプーリーの方向を変更することです。アイテムを反対方向に輸送できるようにします。コンベアベルトシステムでは、Xin Anengのテールベンドプーリーはさまざまな場所で広く使用されており、輸送中の材料の安定性と精度を確保する上で重要な役割を果たしています。

Xin Anengのテールベンドプーリーの動作原理は、モーターが始動した後、Xin Anengのテールベンドプーリーが回転し始めることです。材料はドラムの動きに伴って方向転換ドラムに入り、ドラムの片側に運ばれます。この過程で材料の移動方向が変更され、搬送方向の変更が実現される。

さらに、Xin Anengのテールベンドプーリーは、石炭採掘、金、採石場、製岩所、石材工場、発電所、セメント工場、製鉄所、石炭洗浄工場、製塩所、肥料工場、施設などのコンベアベルトの回転にも適しています。港や空港、陸路トラフコンベアなど。このようなシナリオでは、Xin Aneng のテールベンドプーリーは材料の回転を効果的にガイドし、輸送中の材料の滑らかさと安定性を確保します。

Xin Anengのテールベンドプーリーの設計と選択は、特定のコンベヤベルトシステムと使用シナリオに従って決定する必要があることに注意してください。たとえば、Xin Aneng のテールベンドプーリーが実際のニーズを確実に満たせるようにするには、コンベアベルトの幅、速度、材料の種類などの要素を考慮する必要があります。同時に、正常な動作を保証し、寿命を延ばすために、使用中に定期的な保守と点検も必要です。

ドラムを組み立てた後、外円のラジアル振れ許容差は、下表の要件に適合する必要があります。

単位：mm

プーリーD		200～800	1000～1600	1800
ラジアル円周振れ許容差	ノンラギングプーリープーリー	0.6	1.0	1.5
ラジアル円周振れ許容差	ラギングプーリー	1.1	1.5	2.0

D	D	A	L	L1	L2	I	M	H	D	B	DS
500	501	850	600	600	505	115	71	23	16	55	55
650	501	1000	750	750	582	125	91	23	16	72	72
650	531	1000	750	750	732	175	91	23	17	71	71
500	504	1300	950	800	771	175	130	23	91	71	91
	631				871	115	130	23	91	91	91
	601				900	225	140	23	110	91	110
1000	531	1500	1150	1300	871	255	170	23	120	110	110
	601				200	225	140	23	110	110	110
	1000				1000	225	130	23	150	150	150
1220	531	1750	1400	1350	1025	225	130	33	110	110	110
	601				1058	275	220	33	150	120	110
	1000				1065	235	170	33	170	110	120
	1250				1150	235	180	33	140	150	110
1420	801	2000	1600	1450	1150	275	130	E3	110	120	150
	1000				1190	215	140	E3	110	110	110
	1250				1150	235	130	E3	150	150	170
	1400				1300	335	200	E3	160	110	150

プーリーベアリングはFAGまたはSKFベアリングです。

ドラムの主な技術パラメータ - ドラム外周のラジアル振れ

テールベンドプーリー

φ≦800mm≦1.05mm

φ＞800mm≦1.40mm

ドライブプーリー

φ≦800mm≦1.05mm

φ＞800mm≦1.40mm

静的バランス精度 G40

私たちの工場:

当社では徹底した品質保証体制を整えております。生産を開始する前に、このプロジェクトの包括的な品質保証計画を提出します。この計画には、品質保証手順、組織方法、関係者の資格、および設計、調達、製造、輸送、設置、試運転、保守などのプロジェクトの品質に影響を与えるすべての活動の管理が含まれます。当社では、品質保証活動を担当する専任担当者を配置しています。
