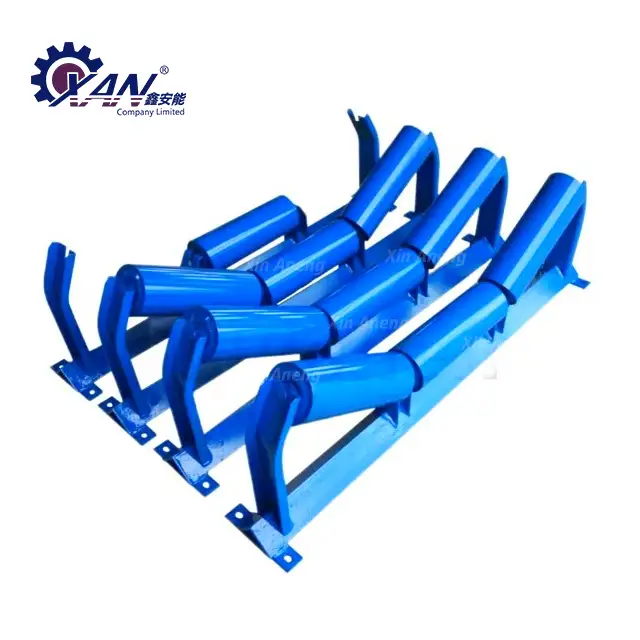

シン・アネン用品キャリングアイドラローラーベルトのたるみ、走行抵抗、不必要な摩耗を軽減しながら、ベルトコンベヤの負荷側をサポートするように設計されたソリューションです。これらのローラーは、安定した回転、信頼性の高いシール、および制御された半径方向の振れに重点を置いた設計により、要求の厳しいバルクマテリアルハンドリング用途をサポートでき、通常の作業条件で最大 30,000 時間使用できるように設計されています。
搬送アイドラ ローラーは、コンベア ベルトと搬送される材料の両方を継続的にサポートするため、ベルト コンベア システムに不可欠なコンポーネントの 1 つです。アイドラーを適切に選択することで、ベルトの形状維持、荷重分散、摩擦低減、安定搬送を実現します。このガイドでは、キャリングアイドラーの仕組み、主なコンポーネント、パフォーマンス要因、利用可能な構成、選択の考慮事項、およびメンテナンスの実践方法について説明します。また、アイドラーのサプライヤーを選択する際に、ローラーの精度、ベアリング、シーリング、材料の品質、コンベアの動作条件をすべて考慮する必要がある理由も検討します。
目次
- キャリングアイドラローラーとは何ですか?
- キャリングアイドラーローラーはどのように機能しますか?
- 主要なコンポーネントは何ですか?
- どのようなメリットがあるのでしょうか?
- どのような種類のキャリングアイドラーが利用可能ですか?
- 適切なローラーを選択するにはどうすればよいですか?
- パフォーマンスに影響を与える技術的要因はどれですか?
- コンベヤアイドラーの寿命を延ばすにはどうすればよいですか?
- よくある質問
- 結論
キャリングアイドラローラーとは何ですか?
搬送アイドラローラーは、ベルトコンベヤの搬送側の下に設置される回転コンベヤコンポーネントです。その主な仕事は、ベルトが搬送ルートに沿って移動するときに、ベルトとその上に置かれたバルク材料をサポートすることです。
駆動力を提供するコンベア駆動プーリーとは異なり、アイドラーは主に機械的サポートと制御された転がり接触を提供します。通常、複数のローラーがアイドラーセットとして配置され、材料を搬送する際にベルトが適切なプロファイルを維持できるようにします。
コンベアの設計に応じて、搬送アイドラーは標準トラフ アイドラー、フラット配置、衝撃重視の設計、自動調心構成、または V 字型ソリューションとして構成できます。正しい構成は、ベルト幅、材料特性、コンベヤ速度、積載条件、設置要件によって異なります。
したがって、メーカーやシステム インテグレーターにとって、適切な搬送アイドラー ローラーの選択は、単にコンポーネントの購入を決定するだけではありません。これは、コンベヤの安定性、ベルトのトラッキング、エネルギー消費、メンテナンスの頻度、および動作寿命に直接影響します。
キャリングアイドラーローラーはどのように機能しますか?
動作中、コンベア ベルトは一連の回転ローラー上を移動します。バルク材料がベルトに積載されると、その重量がベルトを介してアイドラー セットに伝達され、次にコンベア フレームに伝達されます。
適切に設計された持ち運びの配置は、いくつかの機能を同時に実行します。
- 空のコンベアベルトの重量を支えます。
- 輸送される資材の積載をサポートします。
- 意図したベルトプロファイルの維持に役立ちます。
- サポートポイント間のベルトのたるみを軽減します。
- 搬送時の転がり抵抗を抑えます。
- スムーズな資材輸送の維持に役立ちます。
- コンベヤベルトにかかる不要なストレスを軽減します。
一般的なトラフ付きコンベヤでは、いくつかのローラーが角度を付けて配置され、トラフを形成します。この構成により、バルク材料を保持するベルトの能力が向上し、過剰なベルト幅を必要とせずに搬送能力を向上させることができます。
主要なコンポーネントは何ですか?
コンベアアイドラーの信頼性は、ローラーシェル単独ではなく、いくつかのコンポーネントの相互作用に依存します。一般的な搬送アイドラー アセンブリには、シャフト、ベアリング、シール、エンド キャップ、ベアリング シート、ローラー チューブ、および適切な潤滑剤が含まれます。
| 成分 | 一次機能 | なぜそれが重要なのか |
|---|---|---|
| ローラーチューブ | ベルトの回転支持面を提供します | 走行の滑らかさ、耐久性、ベルトの接触に影響します。 |
| 軸 | 回転アセンブリを構造的にサポートします。 | 過度の変形をせずに動作荷重に耐える必要がある |
| ベアリング | 制御された抵抗でローラーを回転させることができます | 回転品質と寿命に直接影響します |
| シール | ベアリング領域への汚染物質の侵入を防ぎます。 | ほこりの多い、湿気の多い、要求の厳しい環境にとって重要 |
| エンドキャップ | 内部コンポーネントをサポートおよび保護します | アセンブリの完全性とシール性能に貢献 |
| 潤滑 | 内部摩擦と摩耗を軽減します | スムーズな動作とベアリングの耐久性をサポート |
このため、ローラの外観だけを品質管理するのではなく、原材料、軸受、シール、製造精度、組立工程、最終検査に至るまで品質管理を行う必要があります。
どのようなメリットがあるのでしょうか?
1. より優れたベルトサポート
継続的なサポートによりベルトの過度のたるみを軽減し、安定した搬送面を維持します。これは、コンベアが重い材料や連続的に積み込まれたバルク材料を扱う場合に特に重要です。
2. ベルトの摩耗の軽減
材料の負荷を均等に分散することで、ベルトにかかる局所的な応力を軽減します。ローラーを適切に回転させると、ベルトとサポート システムの間の不必要な摩擦も最小限に抑えることができます。
3. よりスムーズなマテリアルハンドリング
安定したアイドラ回転により、ベルトはコンベヤルートに沿って安定して走行します。これにより、材料の流れがよりスムーズになり、操作の乱れが軽減されます。
4. コンベヤベルトの長寿命化
ベルトが正しく支持され、転がり抵抗が制御されると、不要な機械的ストレスを軽減できます。時間が経つにつれて、これによりベルトの寿命が長くなり、交換コストが削減される可能性があります。
5. メンテナンス要件の軽減
信頼性の高いベアリング、効果的なシール、正確な製造、および適切な材料により、早期のアイドラー交換の頻度と計画外のコンベヤのダウンタイムが削減されます。
どのような種類のキャリングアイドラーが利用可能ですか?
すべてのコンベヤに適した単一のアイドラー構成はありません。コンベアのレイアウトやマテリアルハンドリング条件が異なると、異なるサポート配置が必要になります。
- 標準トラフアイドラー:トラフ プロファイルを形成するために、バルク材料ベルト コンベヤの積載側で一般的に使用されます。
- フラットアイドラー:平ベルトのプロファイルが必要な用途に適しています。
- インパクトアイドラー:材料がベルトに落ち、追加の衝撃吸収が必要な領域向けに設計されています。
- 自動調心アイドラー:ベルトのトラッキングを制御し、ベルトのふらつきを軽減するために使用されます。
- V 字型アイドラー:V 字型のサポート配置が好まれる特定のコンベア構成に使用されます。
コンベヤ システムを設計またはアップグレードする場合、アイドラー タイプは、独立したコンポーネントとして扱うのではなく、ベルト、プーリ、ブラケット、荷重点、およびコンベヤ構造全体とともに選択する必要があります。
適切なローラーを選択するにはどうすればよいですか?
正しいローラーを選択するには、カタログ部品番号を一致させるだけでは不十分です。エンジニアと購買チームは、完全な動作環境を評価する必要があります。
- ベルト幅を決定します。一般に、ベルトの幅が広いほど、より大型でより適切に構成されたサポート システムが必要になります。
- ベルト速度を確認します。速度が高くなると、回転の安定性、バランス、ベアリング、シーリングに対する要求が高まります。
- 搬送能力の評価:ローラーの配置は、ベルトの重量と最大材料負荷の両方をサポートする必要があります。
- 材料の特性を考慮してください。研磨性、ほこりっぽい、湿った、粘着性、または腐食性の材料では、特定のシーリングと材料の選択が必要になる場合があります。
- 設置条件を確認します。温度、湿度、粉塵への曝露、屋外設置、および清掃条件は、ローラーの選択に影響を与える可能性があります。
- 寸法の互換性を確認します。シャフト寸法、ローラー直径、フレーム構成、取り付け寸法はコンベヤと一致する必要があります。
たとえば、公表されているキャリングアイドラー性能データは、約 500 mm ～ 2,400 mm のベルト幅をカバーしており、搬送能力はベルト幅とベルト速度に応じて変化します。これは、仕様を最終決定する前に動作パラメータを確認する必要がある理由を示しています。
パフォーマンスに影響を与える技術的要因はどれですか?
工業用コンベヤローラーを評価する際、精度は最も重要な考慮事項の 1 つです。過度のラジアル振れは振動と抵抗を増加させる可能性があり、ベアリングまたはシールの性能が低下すると耐用年数が短くなる可能性があります。
| パフォーマンスファクター | 潜在的な影響 | 推奨フォーカス |
|---|---|---|
| ラジアル振れ | 振動やベルトの走行安定性に影響を与える可能性があります | 適切な製造精度を維持する |
| ベアリングの品質 | 回転抵抗や耐久性に影響する | 動作条件に適したベアリングを使用してください |
| シール性能 | 内部コンポーネントを汚染から保護するのに役立ちます | シールを埃、湿気、環境暴露に適合させる |
| ローラー表面 | ベルトの接触と走行抵抗に影響を与える | 表面を滑らかに保ち、適切に仕上げます |
| シャフト強度 | アキシアル荷重および動作荷重に対する耐性を決定します | 実際の荷重に応じて寸法を選択してください |
| 潤滑 | ベアリングの摩擦と摩耗に影響を与える | 適切なグリースと効果的な内部保護を使用してください |
入手可能な技術情報によると、Xin Aneng のローラーは特殊なベアリング、リチウムベースのグリース、内部および外部のシーリングを使用しています。この製品は通常の動作条件下で最大 30,000 時間と仕様化されていますが、実際の耐用年数は負荷、速度、環境、メンテナンス、設置、その他の動作要因によって異なります。
コンベヤアイドラーの寿命を延ばすにはどうすればよいですか?
良く製造されたアイドラーであっても、適切な設置とメンテナンスが必要です。予防保守プログラムは、ベルトやコンベヤの故障に発展する前に問題を特定するのに役立ちます。
- ローラーに異音や振動がないか定期的に点検してください。
- 焼き付きや回転抵抗の大きい兆候がないか確認してください。
- 目に見える損傷や汚れがないかシールを検査します。
- ベルトのトラッキングを監視し、持続的なベルトのずれを調査します。
- ローラーアセンブリの周囲に蓄積した物質を取り除きます。
- 取付フレームやシャフトに緩みや変形がないか確認してください。
- ベルトの二次的な損傷を防ぐために、損傷したローラーはすぐに交換してください。
- メンテナンス記録を保存して、繰り返し発生する障害パターンを特定します。
定期検査は、鉱山、骨材、港湾、発電、セメント、冶金、およびコンベアが大きな負荷の下で長時間動作する可能性があるその他のバルクマテリアルハンドリング環境では特に重要です。
よくある質問
キャリングアイドラーローラーの主な目的は何ですか?
主な目的は、コンベア ベルトの負荷側と輸送される材料をサポートすることです。ベルト形状の維持、たるみの低減、転がり抵抗の抑制、安定した搬送を促進します。
キャリングアイドラーとリターンアイドラーの違いは何ですか?
搬送アイドラはベルトの積載された搬送側をサポートし、ベルトがコンベアの積載エリアに向かって戻るときにリターンアイドラは空の戻り側をサポートします。
キャリングアイドラーとインパクトアイドラーはどう違うのですか?
標準的なキャリングアイドラーは、主に搬送中にベルトと材料をサポートします。インパクトアイドラーは通常、落下物により大きな衝撃力が発生し、追加のベルト保護が必要な積載ゾーンに配置されます。
キャリングアイドラーローラーはどのくらいの期間使用できますか?
耐用年数は、負荷、速度、材質、環境、設置、メンテナンス、ベアリングの品質、シールによって異なります。 Xin Aneng は、通常の作業条件下で最大 30,000 時間を指定していますが、実際のパフォーマンスは特定の用途に応じて評価する必要があります。
注文時に購入者はどのような情報を提供する必要がありますか?
通常、購入者はベルト幅、ベルト速度、搬送能力、材料特性、コンベア配置、ローラー直径、シャフト寸法、設置環境、および該当する技術的要件または寸法要件を提供する必要があります。完全な情報を提供すると、メーカーが適切な構成を推奨するのに役立ちます。
結論
搬送アイドラ ローラーは、完全なコンベア システム内では比較的小さなコンポーネントですが、ベルトのサポート、マテリアルハンドリングの安定性、摩耗、メンテナンス、および全体的な動作効率に与える影響は重大です。ローラー構造、ベアリング、シール、潤滑、寸法精度、および用途固有の設計を適切に組み合わせることで、コンベヤーのオペレーターがより信頼性の高い長期的なパフォーマンスを達成できるようになります。
信頼性の高いコンベヤコンポーネントを必要とするプロジェクトの場合、Xin Aneng のキャリングアイドラーローラーソリューションは、要求の厳しいバルク材料搬送用途向けのオプションを提供します。新しいコンベヤ用のローラーを選択する場合、既存のアイドラーを交換する場合、またはカスタマイズされたコンベヤ システムを開発する場合、お問い合わせベルトの幅、速度、容量、動作条件を考慮して、プロジェクトに適したソリューションを検討してください。
