工業生産、物流・倉庫、鉱業など多くの分野で、コンベアベルトシステム欠かせないコア機器です。 「産業の大動脈」のように機能することで、資材の継続的、効率的、自動伝送が可能になり、人件費が大幅に削減され、業務効率が向上します。材料を継続的かつ安定的に輸送するための、一見シンプルな「ベルトコンベア」の動作ロジックに興味を持つ人は多いでしょう。

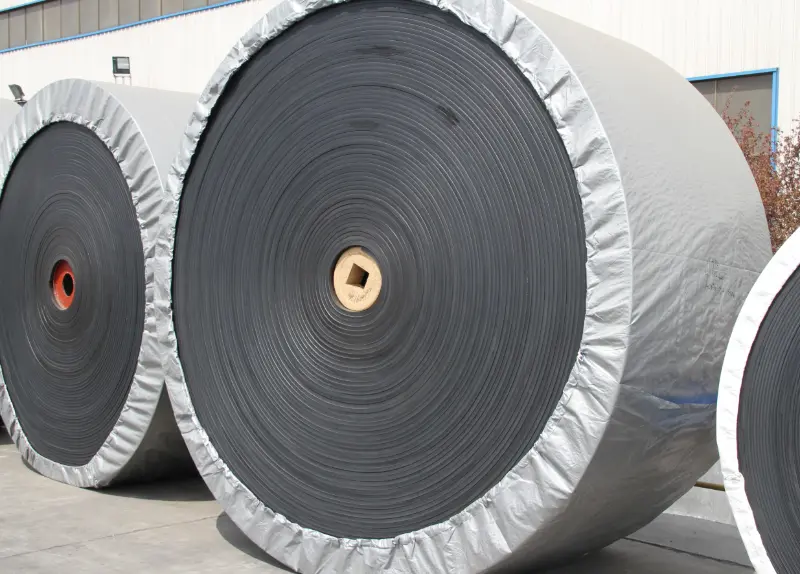

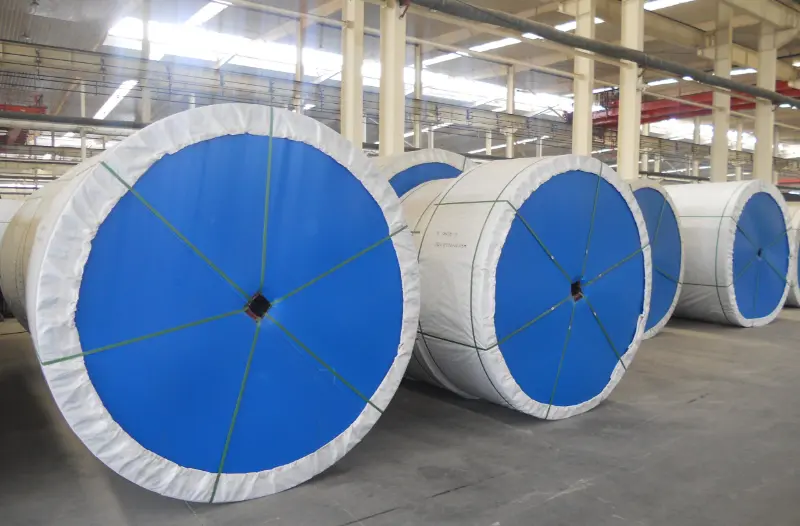

コンベヤベルトシステムの動作は、「動力駆動 + 材料ベアリング + 精密制御」の協調連携が中心です。主にコンベアベルト、駆動装置、アイドラー、張力装置、ブレーキ装置、制御システムの6つのコアコンポーネントで構成されています。各コンポーネントは独自の機能を実行し、他のコンポーネントと連携して動作して、完全な伝送閉ループを形成します。これらのコンポーネントのうち、コンベア ベルトは、通常はゴム、キャンバス、プラスチックなどの耐摩耗性素材で作られたベアリング素材のコア キャリアとして機能します。搬送物の重量、温度、腐食性などに応じて、耐久性と安全性を確保するためにコンベヤベルトの材質を使い分けています。
駆動装置はベルトコンベアシステムの「動力の心臓」であり、主にモーター、減速機、駆動ドラムで構成されます。運転中はモーターが出力し、減速機で減速された後、駆動ドラムに動力が伝達されます。次に、駆動ドラムがコンベア ベルトを駆動し、私たちが手を使ってコンベア ベルトを回転させるのと同じように、摩擦によってコンベア ベルトを一定の速度で動かします。この摩擦の大きさは、コンベヤベルトの動作の安定性を直接決定し、滑りを防ぎます。動力をスムーズに伝達するために、駆動ドラムの表面には通常、コンベヤベルトとの密着性を高める滑り止め加工が施されています。
アイドラーはコンベア ベルトの「支持骨格」として機能し、コンベア ベルトの下に均等に配置されます。コンベア ベルトとその上の材料の両方をサポートし、ベルトのたるみや摩耗を軽減し、常にスムーズな動作を保証します。アイドラーは設置位置の違いにより、キャリングアイドラーとリターンアイドラーに分けられます。搬送アイドラーは材料を保持するコンベア ベルトの上部をサポートし、リターン アイドラーは降ろされた下部をサポートします。これら 2 種類のアイドラーが連携してコンベア ベルトの循環動作を可能にします。
張力装置はコンベア ベルト システムの「スタビライザー」として機能し、その役割はベルトの適切な張力を維持することです。コンベア ベルトは長期間の動作によって伸びたり緩んだりするため、張力装置はバネ、おもり、親ネジなどの構造を介してコンベア ベルトに一定の引っ張り力を継続的に加えます。これにより、コンベヤベルトの緩みによるスリップを防止するだけでなく、コンベヤベルトの寿命も長くなります。なお、ブレーキ装置は緊急時にコンベアベルトを停止させるために使用されます。材料の詰まりや設備の故障などの異常が発生した場合、速やかにブレーキ装置が作動し、事故の拡大を防ぎます。
制御システムはベルトコンベアシステムの「頭脳」であり、PLCコントローラーやセンサーなどによりシステム全体の自動制御を実現します。オペレータはコントロールパネルから搬送速度や起動停止指令を設定でき、センサーがコンベアベルトの動作状態をリアルタイムに監視します。異常を検知すると即座に警報を発し、ブレーキを作動させることでシステム全体の安全かつ安定した動作を確保します。
簡単に言えば、コンベア ベルト システムの動作プロセスは次のように要約できます。モーターが駆動ドラムを駆動し、駆動ドラムがコンベア ベルトを駆動して摩擦によって移動します。アイドラーはコンベア ベルトを支えて平らに保ちます。張力装置は適切な張力を維持します。制御システムはリアルタイムの調整を提供します。これらのコンポーネントが連携して、最終的には開始点から終了点までのマテリアルの連続的な伝送が実現されます。鉱山での鉱石輸送から物流倉庫での荷物の仕分け、さらには工場の生産ラインに至るまで、効率的で安定した稼働を実現するベルトコンベアシステムは、現代の産業文明に欠かせない設備となっています。
