アイドラーはコンベヤの使用効果を左右する重要な部品の一つで、機械全体の重量の約30%～40%、機械全体の価格の5%～30%を占めます。ベルトコンベヤでは、アイドラーはコンベヤ ベルトと荷重を支持し、コンベヤ ベルトのたるみが設計制限内に収まるように使用されます。ベルトコンベアの設計において、パレットの選択と数量は、ベルトコンベアの通常の使用、安定した動作、メンテナンスコスト、消費電力、価格に重要な影響を与えます。
輸送分野におけるベルトコンベヤの特殊な位置により、コンベヤアイドラーの研究はますます重要になっています。現在、ローラーの研究と分析は主にローラーの内部構造とローラーの形状構造であり、良好な研究成果を上げており、ローラーの内部構造は合理的な構造、良好なシール、信頼性の高い動作、耐久性、テープとの良好な接触を実現する形状と構造、ずれを防ぐ保護、搬送量の増加などの効果を実現します。また、トレイに使用される素材もデザインの重要な部分です。現在では新素材が増え、ローラーを製造するための素材も増えており、ローラーの性能をより良くするためには合理的な素材を選択する必要があります。コンベヤの作業効率を確保し、コストを削減するには、合理的な構造設計とサポートの加工・製造方法を行う必要があります。

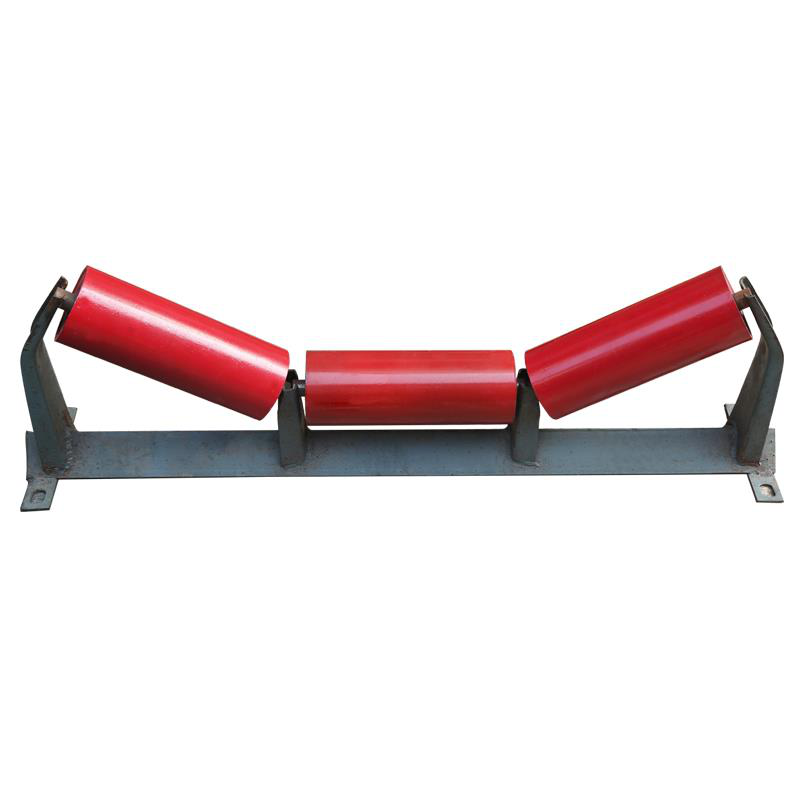

ベルトコンベアの種類に応じて、アイドラはさまざまなタイプに分類できます。ベルトコンベヤ特有の構造上、アイドラーは上部アイドラーと下部アイドラーに分かれます。上ローラの数は3～4本が一般的で、種類には自動普通ローラ、自動調心ローラ、バッファローラなどがあります。ブラケットの数は1～2個が一般的で、主な種類はクリーニングベルトアイドラーと通常のアイドラーです。ベルトコンベアの技術発展に伴い、新しいタイプのパレットの研究も注目されており、ユニークな構造と優れた性能を備えた新製品が登場しています。以下に、(1) フレキシブルアイドラについて簡単に紹介します。
フレキシブル怠け者が参照する柔軟な特性、良好な接触性、および動作中のテープの保護を備えたものに適しています。作業性能の面では、コンベヤの容量を増加させ、コンベヤの傾斜角を改善することができます。一般的な運送業界でよく使われています。フレキシブルアイドラーは、材質の違いにより次のタイプに分類できます。
1) パラボラアイドラー。このローラーユニットのローラーシャフトは柔軟なマンドレルであり、ベルトが放物線状に自然にたわむことができます。主に長短 2 つの転動体、フレキシブルマンドレル、接続装置が含まれています。マンドレルには長短の円筒状の転動体が一定の分布で取り付けられており、回転可能です。
2) スプリング式アイドラー。構造は主に円筒コイルバネとサスペンション機構で構成されています。バネが作動すると自然に凹面となりテープと線接触し、テープと荷重を支える役割を果たし、テープのズレの問題を効果的に解決できるのが最大の特徴です。
3) 調整可能なスプリングアイドラー。このタイプのローラーは、円筒状のコイルバネ、吊り下げ装置および調整装置から構成されます。コイルスプリングは左右の回転に応じて交互に取り付けられ、カップリングシャフトを介してプリロードを加えることができ、スプリングのたわみ振幅を制御できるため、自動セルフアライメント機能を実現し、テープのミストラッキングを防止できます。
4) 柔軟なスパイラルアイドラー。ブラケット、スパイラルローラー、フレキシブルシャフト、ベアリングシートで構成されています。構造上、らせん状のシャフトには荷重がかからないため、変形や破損はなく、らせん状のパラメータは接着剤の幅や荷重に依存しません。
5) ワイヤーロープコアアイドラー。スチールワイヤーロープマンドレル、ゴムローラー本体、旋回機構などで構成されています。フレキシブルスチールワイヤーロープマンドレルはマンドレルとスチールワイヤーで形成され、凹凸溝付きゴムローラー本体とスチールワイヤーロープマンドレルが全体を形成します。さらに、旋回機構も付いています。一般に鉱山、港湾、その他の輸送分野に適しています。
