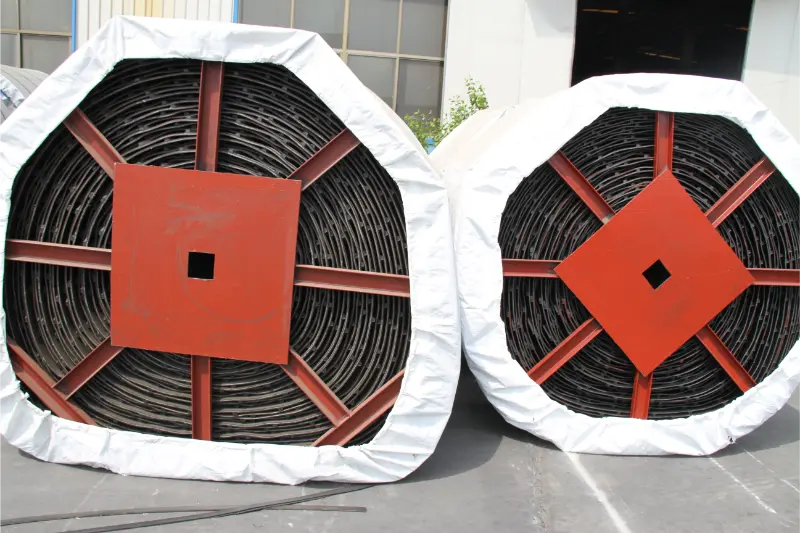

A シェブロンベルト産業用搬送や動力伝達によく使用される特殊ベルトです。表面にある規則的な「ヘリンボーン」または「山形」の隆起模様にちなんで名付けられました。主にシェブロンパターンのコンベヤベルトとヘリンボーンタイミングベルトの 2 つのカテゴリに分類され、マテリアルハンドリングや精密伝動用途で広く使用されています。

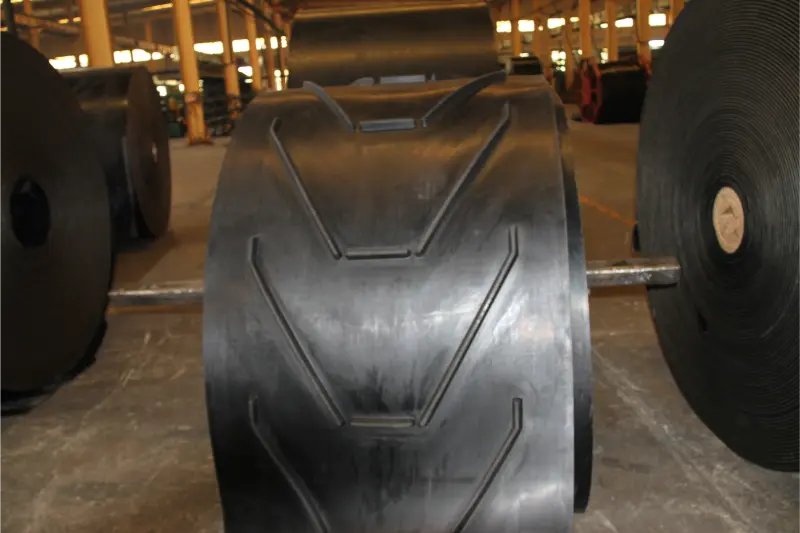

山形模様のコンベア ベルトが最も一般的なタイプです。表面に山形模様が施された伸縮性のあるベースベルトで構成されています。パターンにはオープン タイプとクローズ タイプがあり、ハイ、ミディアム、ロー プロファイルが用意されています。主に耐摩耗性のゴムでできており、内側をキャンバス、ナイロン、ポリエステルの骨組みで補強して、引張強度と変形抵抗を高めています。その主な利点は、滑り止め性能と高角度搬送です。山型パターンにより材料との摩擦が増加し、30°～40°の傾斜での搬送が可能になり、粒子、粉体、小バルク材料、袋詰め品の滑りを効果的に防止し、材料の流出や詰まりを防ぎます。もう1つのタイプのヘリンボーンタイミングベルトは、ヘリンボーン状の歯を配置した対称千鳥ヘリカル歯構造を特徴としています。噛み合い中、軸方向の力が互いに打ち消し合い、横方向の動きのない安定した動作と止め輪なしでの正確な位置合わせが保証されます。 98%以上の伝達効率を誇り、一般的な直歯タイミングベルトに比べ低騒音、高耐荷重、長寿命を誇り、高速・高精度の伝動要求に適しています。
産業シナリオでは、山形パターンのコンベア ベルトは、鉱業、石炭、建築資材、穀物、港湾物流の中核コンポーネントであり、上り坂での供給、積み降ろし、鉱石、砂、セメント、穀物、化学肥料、その他の材料の取り扱いに使用されます。多用途性と耐久性を兼ね備えており、粉塵、湿気、重荷重などの過酷な作業条件に適応します。ヘリンボーン タイミング ベルトは主に CNC 工作機械、自動生産ライン、包装機械、医療および事務機器で使用され、静か、高速、高精度の伝達要件を満たしています。平らなコンベヤ ベルトと比較して、シェブロン ベルトは上り搬送時の滑りや材料の転がりの問題を解決し、搬送効率とスペース利用率を向上させます。ヘリンボーン歯構造により、通常のタイミングベルトに比べ、振動や騒音が低減され、ベアリングやプーリーの寿命が長くなり、メンテナンスコストが削減されます。選択時には、安定した動作を確保するために、パターンの高さ、歯の仕様、ベルトの幅と厚さが作業傾斜、材料特性、伝達パラメータと一致する必要があります。
シンプルな構造で高効率を実現するシェブロンベルトは、産業オートメーションや物流輸送の重要なコンポーネントです。重労働の鉱山から精密機器まで、生産業務を確かな性能で支え、産業システムに欠かせない基本部品として、工業デザインの実用性と知恵を反映しています。
