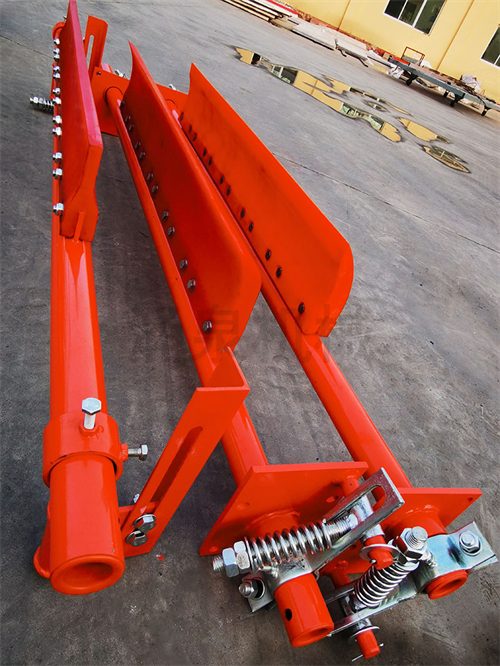

ベルトコンベヤーアンチアームカウンターウェイトダブルレーンクリーナーは、安定した性能、優れたクリーニング効果、簡単な分解とアセンブリの特性を備えた新しいタイプのクリーナーです。
コンベアクリーナーには、固定プーリーブロック、ワイヤーロープ、コネクティングロッド、ゴムスクレーパーアセンブリ、カウンターウェイト、スプリットスライドベアリング、金属スクレーパーアセンブリ、およびその他のコンポーネントが含まれており、以下は各コンポーネントとその機能の簡単な紹介です。
1。コンベアベルト
コンベアベルトはコンベヤーの重要な部分であり、コンベアのコンベアベルトのコストは、機器全体のコストの30％〜50％を占めており、特定の作業条件の一部は、コンベアベルトに耐摩耗性、耐熱性、炎症剤、耐性耐性、オゾン抵抗の特性を持つ必要があります。コンベヤーの動作中、コンベアベルトの荷重は非常に複雑であり、縦方向の引張応力に加えて、ローラーとローラーを介した曲げ応力の影響を受けます。ほとんどのベルトの損傷は、作業の表面と縁の摩耗と裂け目、故障、引き裂き、剥離が大きく鋭い材料の衝撃によって引き起こされます。クリーナーの設計では、可能な限りコンベアベルトの損傷を避けるために、適切な洗浄ブロック材料を選択する必要があります。コンベアベルトは、その部分として詳細に説明されていません。
2。単純に転がします
ローラーグループはベルトコンベヤーの重要なコンポーネントであり、コンベアで果たす役割によれば、ローラーはトランスミッションローラーと逆転ローラーの2つのカテゴリに分割できます。ドライブドラムの機能は、ドライブによって提供されるトルクをコンベアベルトに伝達することです。
逆転ローラーの簡素化には、コンベアの端にあるコンベアベルトの方向、伝送プーリーのラッピング角度を増やすというガイダンス、および張力装置のガイダンスが含まれます。クリーナーの設計では、ヘビーデューティベルトコンベアのヘッドドライブローラー用であり、ロールのサイズにより、コンベアベルトの幅とクリーナーの幅が決まります。ドラムは、よりクリーンな部分として詳細に説明されていません。
3.固定プーリーブロック
固定プーリーグループは3つのプーリーで構成されており、最初のグループは反転の役割を果たし、2番目と3番目のプーリーは距離を調整する役割を果たし、カウンターウェイトを合理的な位置に配置できるようにします。
4。ワイヤーロープ
ワイヤーロープは、カウンターウェイトとコネクティングロッドを接続する重要な要素です。
5。コネクティングロッド
コネクティングロッドは、ワイヤーロープ、ゴムスクレーパー、金属スクレーパーを接続する重要な要素であり、上部と下部を接続する役割を果たします。
6。ゴムスクレーパーアセンブリ
ゴムスクレーパーアセンブリには、同じ仕様の4つのゴム製スクレーパー、ゴム製スクレーパーシャフト、スクレーパーシート、スクレーパーシートの固定ボルトとスクレーパーシャフト、ゴム製スクレーパーの固定ボルトとスクレーパーシートの固定ボルト、ゴム製スクレーパーリブ、ラバースクレーパーヘッドナットが含まれます。ゴムスクレーパーアセンブリは、全体的なクリーナーの重要なコンポーネントです。
7。カウンターウェイト
ゴムスクレーパーの押した力は、それぞれが10 kgの単一の重量の4枚の鋳鉄と、5 kgの単一の重量の2枚の鋳鉄で構成される2セットのカウンターウェイトによって提供されます。
8。スライドベアリングを分割します
スプリットスライディングベアリングは、クリーナーのアセンブリプロセスに利便性をもたらすローリングベアリングよりも設置が簡単であり、大きな力を持ち、その作業部分は頻繁に大きな角度で移動することはなく、潤滑剤を満たす方が便利です。
9。金属スクレーパーアセンブリ
金属スクレーパーアセンブリは、M13、金属スクレーパーホルダー、金属スクレーパーシャフト、圧縮スプリング、圧縮スプリングシャフト、スクレーパーシートの固定ボルトとスクレーパーシャフトの固定ボルト、圧縮バーと金属スクレーパーシャフトの止めねじです。
